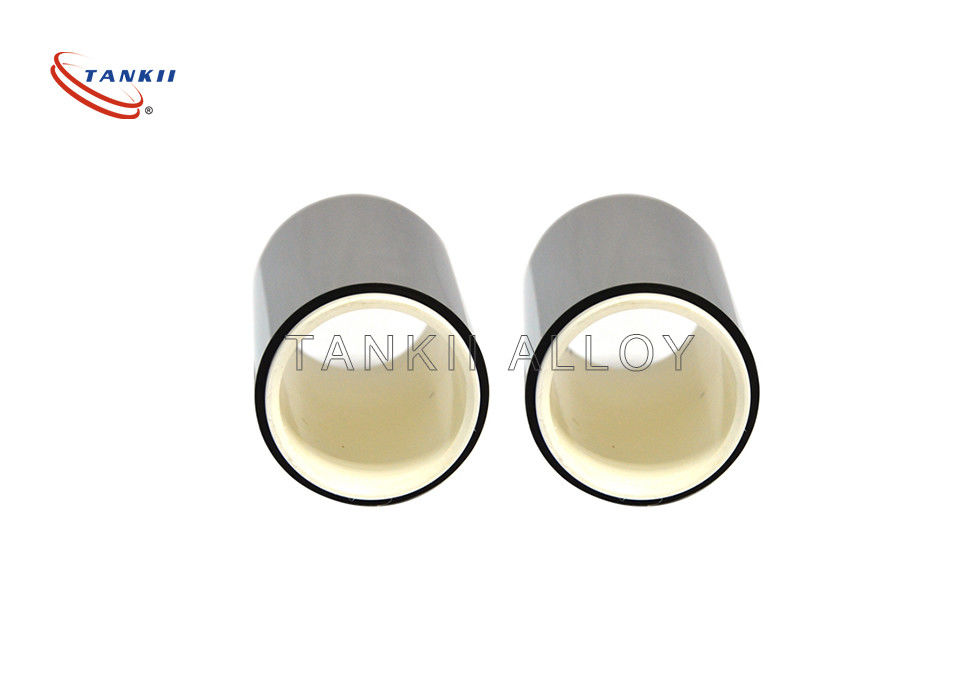

6J22 Evanohm Lá / Dải / Băng kháng ổn định cho Ứng dụng Máy đo Độ căng

6J22 Evanohm Kháng ổn định Lá / Dải / Băng cho ứng dụng đo độ căng

Nichrome, một hợp kim 80/20 phi từ tính của niken và crom, là dây điện trở phổ biến nhất cho mục đích sưởi ấm vì nó có điện trở suất cao và khả năng chống oxy hóa ở nhiệt độ cao.Khi được sử dụng như một bộ phận đốt nóng, dây điện trở thường được quấn thành cuộn.Một khó khăn khi sử dụng dây nichrome là vật hàn điện làm từ thiếc thông thường sẽ không liên kết với nó, vì vậy các kết nối với nguồn điện phải được thực hiện bằng các phương pháp khác như đầu nối uốn hoặc đầu nối vít.

TANKII (Hợp kim 875/815), một họ hợp kim sắt-crom-nhôm (FeCrAl) được sử dụng trong một loạt các ứng dụng nhiệt độ cao.

Constantan [Cu55Ni45] có hệ số nhiệt độ điện trở suất thấp và là hợp kim đồng, dễ hàn.Các hợp kim bền khác bao gồm manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] và Evanohm.

Họ Evanohm của hợp kim niken-crôm [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], có điện trở cao, hệ số nhiệt độ thấp, sức điện động thấp (thế năng mạ kẽm) khi tiếp xúc với đồng, độ bền kéo cao và cũng rất ổn định về mặt để xử lý nhiệt.

Balco [Ni70Fe30] và các hợp kim tương tự có hệ số nhiệt độ điện trở suất rất cao, nhưng tuyến tính hơn, làm cho chúng phù hợp với các phần tử cảm biến.

Nhiều nguyên tố và hợp kim đã được sử dụng làm dây điện trở cho các mục đích đặc biệt.Bảng dưới đây liệt kê điện trở suất của một số vật liệu phổ biến.Điện trở suất của cacbon vô định hình thực sự có phạm vi 3,8 - 4,1 × 10−6 Ω m.

Máy đo biến dạng (hay còn gọi là máy đo biến dạng) là một thiết bị được sử dụng để đo sức căng trên một vật thể.Được phát minh bởi Edward E. Simmons và Arthur C. Ruge vào năm 1938, loại máy đo biến dạng phổ biến nhất bao gồm một lớp nền mềm dẻo cách nhiệt có hỗ trợ một mẫu lá kim loại.Máy đo được gắn vào vật thể bằng chất kết dính thích hợp, chẳng hạn như cyanoacrylate.Khi vật bị biến dạng, lá bị biến dạng, làm cho điện trở của nó thay đổi.Sự thay đổi điện trở này, thường được đo bằng cầu Wheatstone, có liên quan đến biến dạng bằng đại lượng được gọi là hệ số đo.

Thực hành đo độ căng:

Một điện áp kích thích được áp dụng cho các dây dẫn đầu vào của mạng máy đo và số đọc điện áp được lấy từ các dây dẫn đầu ra.Điện áp đầu vào điển hình là 5 V hoặc 12 V và các giá trị đầu ra điển hình tính bằng milivôn.

Máy đo biến dạng lá được sử dụng trong nhiều trường hợp.Các ứng dụng khác nhau đặt ra các yêu cầu khác nhau trên máy đo.Trong hầu hết các trường hợp, định hướng của máy đo biến dạng là đáng kể.

Đồng hồ đo được gắn vào load cellthông thường sẽ được dự kiến ​​sẽ duy trì ổn định trong khoảng thời gian nhiều năm, nếu không phải là hàng thập kỷ;trong khi những thiết bị được sử dụng để đo phản ứng trong một thí nghiệm động có thể chỉ cần gắn vào vật thể trong vài ngày, được cung cấp năng lượng trong ít hơn một giờ và hoạt động trong vòng chưa đầy một giây.

Đồng hồ đo sức căng được gắn vào đế bằng một loại keo đặc biệt.Loại keo phụ thuộc vào tuổi thọ yêu cầu của hệ thống đo lường.Đối với các phép đo ngắn hạn (lên đến vài tuần), keo cyanoacrylate là thích hợp, để lắp đặt lâu dài thì cần phải có keo epoxy.Thông thường keo epoxy yêu cầu đóng rắn ở nhiệt độ cao (khoảng 80-100 ° C).Việc chuẩn bị bề mặt nơi dán máy đo biến dạng là điều quan trọng hàng đầu.Bề mặt phải được làm nhẵn (ví dụ với giấy cát rất mịn), khử cặn bằng dung môi, các vết dung môi sau đó phải được loại bỏ và máy đo biến dạng phải được dán ngay sau đó để tránh ôxy hóa hoặc ô nhiễm khu vực đã chuẩn bị.Nếu các bước này không được tuân thủ, sự liên kết của máy đo biến dạng với bề mặt có thể không đáng tin cậy và có thể tạo ra các lỗi đo lường không thể đoán trước được.

Công nghệ dựa trên máy đo độ căng được sử dụng phổ biến trong sản xuất cảm biến áp suất.Bản thân các đồng hồ đo được sử dụng trong cảm biến áp suất thường được làm từ silicon, polysilicon, màng kim loại, màng dày và lá ngoại quan.
