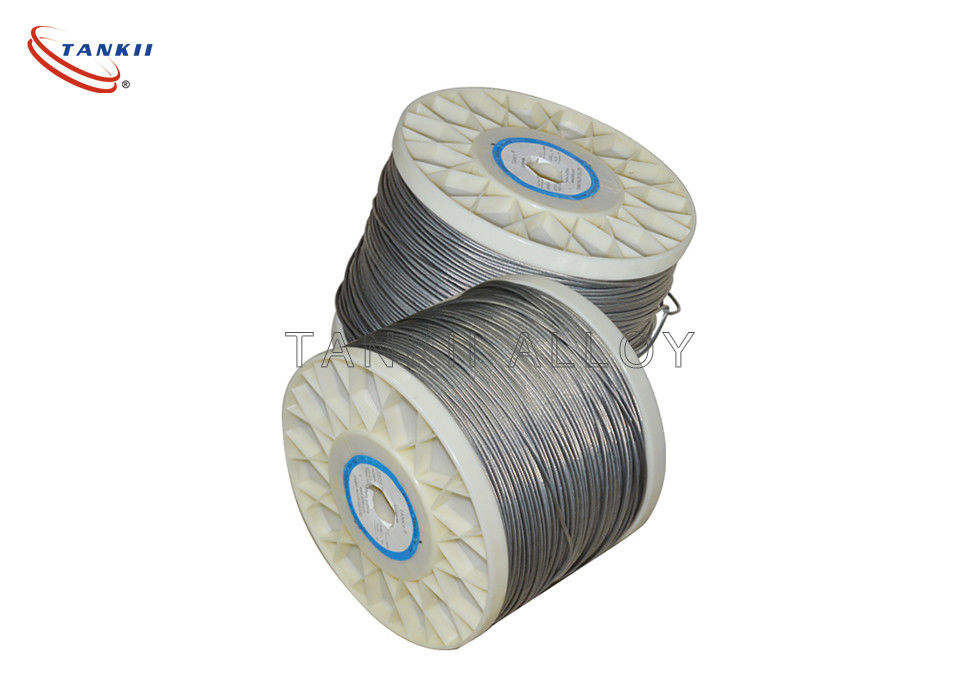

19 * 0,574 0Cr25Al5 Thiết bị chống nóng dây bị mắc kẹt / Dây phân

19 * 0.574 0Cr25Al5 Dây thừng bện cho thiết bị chống nóng

Mô tả chung:

Dây điện trở là dây dùng để làm điện trở (được sử dụng để điều khiển lượng dòng điện trong mạch).Sẽ tốt hơn nếu hợp kim được sử dụng có điện trở suất cao, vì sau đó có thể sử dụng dây ngắn hơn.Trong nhiều trường hợp, độ ổn định của điện trở có tầm quan trọng hàng đầu, và do đó hệ số nhiệt độ của điện trở suất và khả năng chống ăn mòn của hợp kim đóng một vai trò quan trọng trong việc lựa chọn vật liệu.

Khi dây điện trở được sử dụng cho các phần tử gia nhiệt (trong lò sưởi điện, lò nướng bánh mì, v.v.), điện trở suất cao và khả năng chống ôxy hóa là rất quan trọng.

Đôi khi dây điện trở được cách điện bằng bột gốm và được bọc trong một ống hợp kim khác.Các bộ phận làm nóng như vậy được sử dụng trong lò nướng điện và máy nước nóng, và ở các dạng chuyên dụng cho bếp nấu.

Dây thừng là một số sợi kim loại dây điện xoắn vào một xoắn ốc tạo thành một tổ hợp "dây thừng", theo kiểu được gọi là" dây đặt ". Dây có đường kính lớn hơn bao gồm nhiều sợi của dây được xếp như vậy theo kiểu được gọi là" dây được xếp ".

Dây thép làm dây thừng thường được làm bằng thép cacbon không hợp kim với hàm lượng cacbon từ 0,4 đến 0,95%.Độ bền rất cao của dây thừng cho phép dây thừng chịu lực kéo lớn và chạy trên các puly có đường kính tương đối nhỏ.

Trong cái gọi là sợi đan chéo, các dây của các lớp khác nhau bắt chéo nhau.Trong các sợi dây xếp song song thường được sử dụng, chiều dài lớp của tất cả các lớp dây bằng nhau và dây của hai lớp chồng bất kỳ đều song song, dẫn đến tiếp xúc tuyến tính.Dây của lớp ngoài được đỡ bởi hai dây của lớp trong.Những dây này là hàng xóm dọc theo toàn bộ chiều dài của sợi.Các sợi nằm song song được thực hiện trong một thao tác.Độ bền của dây thừng với loại sợi này luôn lớn hơn nhiều so với các loại (ít khi được sử dụng) với các sợi đan chéo.Các sợi nằm song song với hai lớp dây có cấu tạo Filler, Seale hoặc Warrington.

Về nguyên tắc, dây xoắn ốc là những sợi tròn vì chúng có một tập hợp các lớp dây được đặt xoắn ốc trên một tâm với ít nhất một lớp dây được đặt theo hướng ngược lại với lớp ngoài.Các dây xoắn ốc có thể được xác định kích thước theo cách mà chúng không quay, có nghĩa là dưới sức căng, mô men xoắn của dây gần như bằng không.Sợi dây xoắn ốc mở chỉ gồm các dây tròn.Cuộn dây có khóa nửa và cuộn dây có khóa hoàn toàn luôn có tâm làm bằng các dây tròn.Các cuộn dây có khóa có một hoặc nhiều lớp bên ngoài của dây biên dạng.Chúng có ưu điểm là kết cấu của chúng ngăn chặn sự xâm nhập của bụi bẩn và nước ở mức độ lớn hơn và nó cũng bảo vệ chúng khỏi bị mất chất bôi trơn.Ngoài ra, chúng còn có một ưu điểm rất quan trọng nữa là các đầu của dây bên ngoài bị đứt không thể rời khỏi dây nếu nó có kích thước thích hợp.

Dây bện bao gồm một số dây nhỏ bó lại hoặc quấn lại với nhau để tạo thành một dây dẫn lớn hơn.Dây bện dẻo hơn dây rắn có tổng diện tích mặt cắt ngang.Dây bện được sử dụng khi yêu cầu khả năng chống mỏi kim loại cao hơn.Các tình huống như vậy bao gồm kết nối giữa các bảng mạch trong thiết bị bảng mạch in nhiều mạch, trong đó độ cứng của dây rắn sẽ tạo ra quá nhiều ứng suất do chuyển động trong quá trình lắp ráp hoặc bảo dưỡng;Dây dòng AC cho các thiết bị;dây cáp nhạc cụ;cáp chuột máy tính;hàn cáp điện cực;cáp điều khiển kết nối các bộ phận máy chuyển động;cáp máy khai thác;kéo dây cáp máy;và nhiều người khác.

Ở tần số cao, dòng điện truyền gần bề mặt của dây dẫn vì hiệu ứng da, dẫn đến tăng công suất hao phí trong dây dẫn.Dây bện dường như có thể làm giảm hiệu ứng này, vì tổng diện tích bề mặt của các sợi lớn hơn diện tích bề mặt của dây rắn tương đương, nhưng dây bện thông thường không làm giảm hiệu ứng da vì tất cả các sợi đều ngắn mạch với nhau và hoạt động như một dây dẫn đơn.Dây bện sẽ có điện trở cao hơn dây rắn có cùng đường kính vì tiết diện của dây bện không phải toàn bộ là đồng;có khoảng trống không thể tránh khỏi giữa các sợi (đây là vấn đề đóng gói vòng tròn cho các vòng tròn trong một vòng tròn).Một dây bện có cùng tiết diện của dây dẫn như một dây đặc được cho là có cùng khổ tương đương và luôn có đường kính lớn hơn.

Tuy nhiên, đối với nhiều ứng dụng tần số cao, Hiệu ứng gầnnghiêm trọng hơn ảnh hưởng trên da, và trong một số trường hợp hạn chế, dây bện đơn giản có thể làm giảm hiệu ứng gần.Để có hiệu suất tốt hơn ở tần số cao, có thể sử dụng dây litz, có các sợi riêng biệt được cách điện và xoắn theo các kiểu đặc biệt, có thể được sử dụng.

Càng nhiều sợi dây riêng lẻ trong một bó dây, thì dây càng dẻo, chống gấp khúc, chống đứt và càng trở nên chắc chắn hơn.Tuy nhiên, nhiều sợi dây hơn làm tăng độ phức tạp và chi phí sản xuất.

Vì lý do hình học, số lượng sợi thấp nhất thường thấy là 7: một sợi ở giữa, với 6 sợi bao quanh tiếp xúc chặt chẽ.Cấp độ tiếp theo là 19, là một lớp khác gồm 12 sợi ở trên 7. Sau đó, số lượng thay đổi, nhưng 37 và 49 là phổ biến, sau đó trong phạm vi 70 đến 100 (con số không còn chính xác).Thậm chí những con số lớn hơn thường chỉ được tìm thấy trong các loại cáp rất lớn.

Đối với ứng dụng mà dây di chuyển, 19 là mức thấp nhất nên được sử dụng (7 chỉ nên được sử dụng trong các ứng dụng mà dây được đặt và sau đó không di chuyển) và 49 là tốt hơn nhiều.Đối với các ứng dụng có chuyển động lặp lại liên tục, chẳng hạn như robot lắp ráp và dây tai nghe, 70 đến 100 là bắt buộc.

Đối với các ứng dụng cần sự linh hoạt hơn, thậm chí nhiều sợi được sử dụng hơn (ví dụ thông thường là cáp hàn, nhưng cũng có thể là bất kỳ ứng dụng nào cần di chuyển dây trong khu vực chật hẹp).Một ví dụ là dây 2/0 được làm từ 5.292 sợi của dây khổ # 36.Các sợi được tổ chức bằng cách đầu tiên tạo ra một bó gồm 7 sợi.Sau đó 7 bó này được ghép lại với nhau thành siêu bó.Cuối cùng 108 siêu bó được sử dụng để làm sợi cáp cuối cùng.Mỗi nhóm dây được quấn theo hình xoắn để khi dây bị uốn, phần dây bị kéo căng chuyển động quanh vòng xoắn đến phần bị nén lại để dây có ứng suất nhỏ hơn.
