Thông tin chi tiết sản phẩm:
|
| Vật liệu có sẵn: | Hợp kim dựa trên niken, thép không gỉ ... | Các ứng dụng: | Điện trở ； Thiết bị sưởi |
|---|---|---|---|
| Đường kính ngoài: | Cần thiết | Đặc tính: | Kháng Uniforme |
| Kiểu: | Mắc kẹt | Bề mặt: | Mịn, sáng |
| Điểm nổi bật: | dây nhiệt độ cao,dây điện sưởi ấm |
||

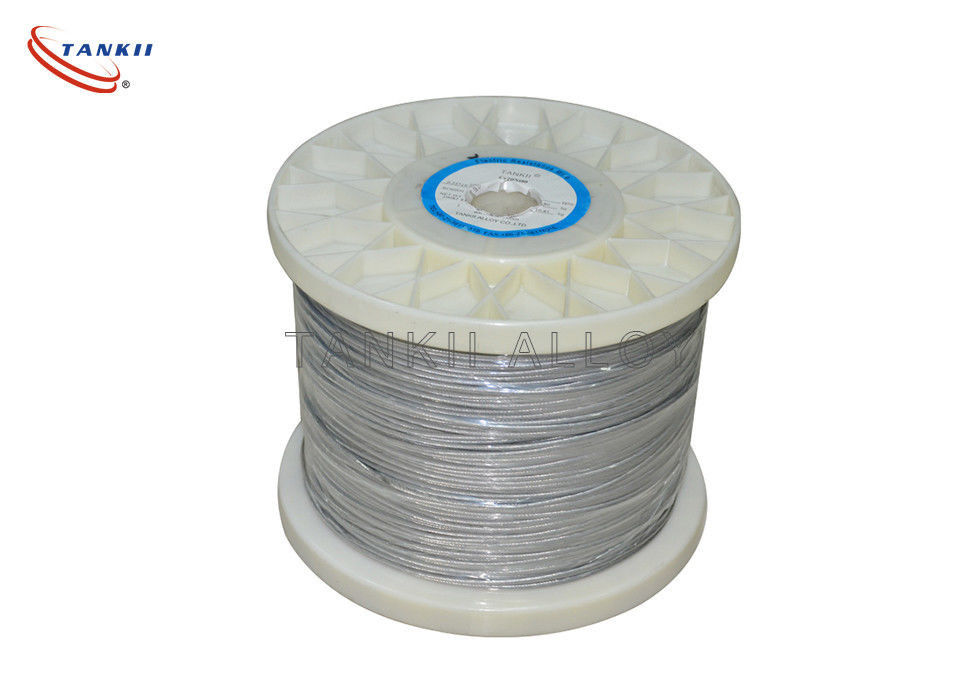

Cáp dây kháng Uniforme 19x0.52mm cho các bộ phận sưởi ấm
Mô tả chung:
Dây bện bao gồm một số dây nhỏ bó lại hoặc quấn lại với nhau để tạo thành một dây dẫn lớn hơn.Dây bện dẻo hơn dây rắn có tổng diện tích mặt cắt ngang.Dây bện được sử dụng khi yêu cầu khả năng chống mỏi kim loại cao hơn.Các tình huống như vậy bao gồm kết nối giữa các bảng mạch trong thiết bị bảng mạch in nhiều mạch, trong đó độ cứng của dây rắn sẽ tạo ra quá nhiều ứng suất do chuyển động trong quá trình lắp ráp hoặc bảo dưỡng;Dây dòng AC cho các thiết bị;dây cáp nhạc cụ;cáp chuột máy tính;hàn cáp điện cực;cáp điều khiển kết nối các bộ phận máy chuyển động;cáp máy khai thác;kéo dây cáp máy;và nhiều người khác.
Ở tần số cao, dòng điện truyền gần bề mặt của dây dẫn vì hiệu ứng da, dẫn đến tăng công suất hao phí trong dây dẫn.Dây bện dường như có thể làm giảm hiệu ứng này, vì tổng diện tích bề mặt của các sợi lớn hơn diện tích bề mặt của dây rắn tương đương, nhưng dây bện thông thường không làm giảm hiệu ứng da vì tất cả các sợi đều ngắn mạch với nhau và hoạt động như một dây dẫn đơn.Dây bện sẽ có điện trở cao hơn dây rắn có cùng đường kính vì tiết diện của dây bện không phải toàn bộ là đồng;có khoảng trống không thể tránh khỏi giữa các sợi (đây là vấn đề đóng gói vòng tròn cho các vòng tròn trong một vòng tròn).Một dây bện có cùng tiết diện của dây dẫn như một dây đặc được cho là có cùng khổ tương đương và luôn có đường kính lớn hơn.
Tuy nhiên, đối với nhiều ứng dụng tần số cao, Hiệu ứng gầnnghiêm trọng hơn ảnh hưởng trên da, và trong một số trường hợp hạn chế, dây bện đơn giản có thể làm giảm hiệu ứng gần.Để có hiệu suất tốt hơn ở tần số cao, có thể sử dụng dây litz, có các sợi riêng biệt được cách điện và xoắn theo các kiểu đặc biệt, có thể được sử dụng.
| Tên thương hiệu | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| Thành phần hóa học chính% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22,5-24,5 | 18.0-21.0 | 21.0-23.0 | 26,5-27,8 |
| Al | 4,0-6,0 | 4,5-6,5 | 5,0-7,0 | 4,2-5,0 | 3.0-4.2 | 5,0-7,0 | 6,0-7,0 | |
| RE | cơ hội số tiền |
cơ hội số tiền |
cơ hội số tiền |
cơ hội số tiền |
cơ hội số tiền |
cơ hội số tiền |
cơ hội số tiền |
|
| Fe | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | |
| Nb0,5 | Mo1.8-2.2 | |||||||
| Max. Liên tục temp.of dịch vụ phần tử (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| Điện trở suất μΩ.m, 20ºC |
1,25 | 1,42 | 1,42 | 1,35 | 1,23 | 1,45 | 1.53 | |
| Tỉ trọng (g / cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7,35 | 7.10 | 7.10 | |
| Nhiệt độ dẫn nhiệt KJ / mhºC |
52,7 | 46.1 | 63,2 | 60,2 | 46,9 | 46.1 | 45,2 | |
| Hệ số mở rộng dòng α × 10-6 / ºC |
15.4 | 16.0 | 14,7 | 15.0 | 13,5 | 16.0 | 16.0 | |
| Điểm nóng chảyºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| Sức căng Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| Kéo dài ở vỡ% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| Biến thể của khu vực % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| Lặp lại uốn tần số (F / R) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| Độ cứng (HB) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Vi mô kết cấu |
Ferit | Ferit | Ferit | Ferit | Ferit | Ferit | Ferit | |
| Từ tính tính chất |
Từ tính | Từ tính | Từ tính | Từ tính | Từ tính | Từ tính | Từ tính | |
Càng nhiều sợi dây riêng lẻ trong một bó dây, thì dây càng dẻo, chống gấp khúc, chống đứt và càng trở nên chắc chắn hơn.Tuy nhiên, nhiều sợi dây hơn làm tăng độ phức tạp và chi phí sản xuất.
Vì lý do hình học, số lượng sợi thấp nhất thường thấy là 7: một sợi ở giữa, với 6 sợi bao quanh tiếp xúc chặt chẽ.Cấp độ tiếp theo là 19, là một lớp khác gồm 12 sợi ở trên 7. Sau đó, số lượng thay đổi, nhưng 37 và 49 là phổ biến, sau đó trong phạm vi 70 đến 100 (con số không còn chính xác).Thậm chí những con số lớn hơn thường chỉ được tìm thấy trong các loại cáp rất lớn.
Đối với ứng dụng mà dây di chuyển, 19 là mức thấp nhất nên được sử dụng (7 chỉ nên được sử dụng trong các ứng dụng mà dây được đặt và sau đó không di chuyển) và 49 là tốt hơn nhiều.Đối với các ứng dụng có chuyển động lặp lại liên tục, chẳng hạn như robot lắp ráp và dây tai nghe, 70 đến 100 là bắt buộc.
Đối với các ứng dụng cần sự linh hoạt hơn, thậm chí nhiều sợi được sử dụng hơn (ví dụ thông thường là cáp hàn, nhưng cũng có thể là bất kỳ ứng dụng nào cần di chuyển dây trong khu vực chật hẹp).Một ví dụ là dây 2/0 được làm từ 5.292 sợi của dây khổ # 36.Các sợi được tổ chức bằng cách đầu tiên tạo ra một bó gồm 7 sợi.Sau đó 7 bó này được ghép lại với nhau thành siêu bó.Cuối cùng 108 siêu bó được sử dụng để làm sợi cáp cuối cùng.Mỗi nhóm dây được quấn theo hình xoắn để khi dây bị uốn, phần dây bị kéo căng chuyển động quanh vòng xoắn đến phần bị nén lại để dây có ứng suất nhỏ hơn.
