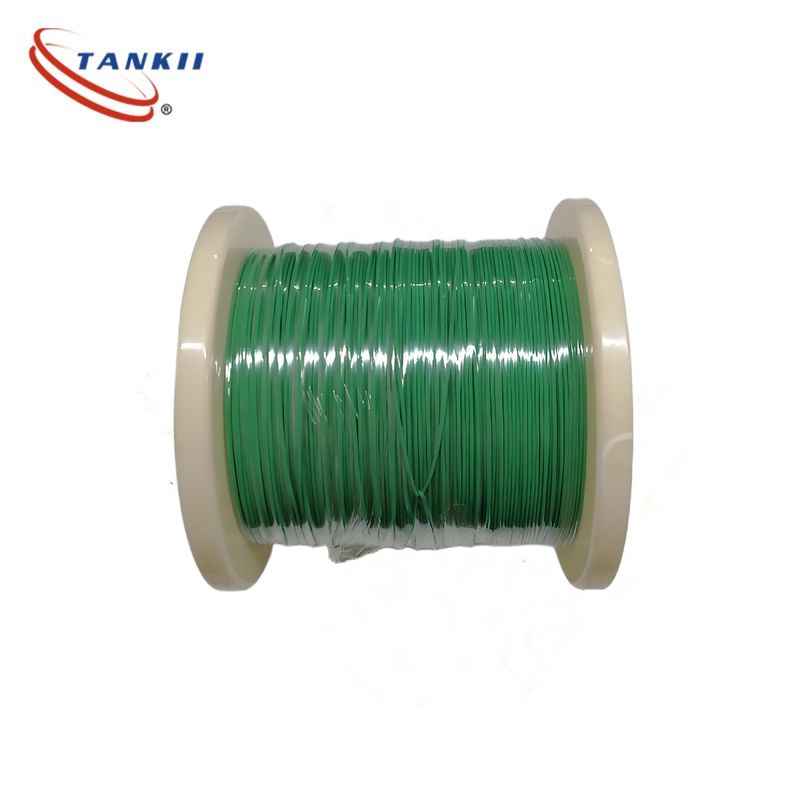

IEC tiêu chuẩn mã hóa màu xanh lá cây và trắng loại K dây cáp nhiệt cặp với cách nhiệt FEP 0.5mm đơn dẫn

IEC tiêu chuẩn mã hóa màu xanh lá cây và trắng loại K dây cáp nhiệt cặp với cách nhiệt FEP 0.5mm đơn dẫn

1. Khớp Cáp với loại thermocouple (Tiêu chuẩn ASTM E230)

4. Xây dựng cáp và lắp đặt

• Gauge (AWG):
  • Kích thước nhỏ hơn (24-26AWG) để chạy ngắn (<10m, ví dụ, các dụng cụ phòng thí nghiệm).
  • Biên độ lớn hơn (18-20AWG) cho khoảng cách dài (> 50m) để giảm giảm điện áp (ví dụ: nhà máy điện).
• Mã màu áo khoác:
  • Theo các tiêu chuẩn ANSI / ISA (ví dụ: loại K = đỏ ((+) / trắng ((-), loại J = đen ((+) / trắng ((-)) để xác định nhanh chóng.
• Việc chấm dứt:
  • Các đầu nối đúc (ví dụ, M12 cho tự động hóa) so với các đầu cắt (đối với các tập hợp tùy chỉnh). Các cáp kết thúc trước làm giảm 60% lỗi lắp đặt (Báo cáo thực địa, 2024)

5Các cân nhắc cụ thể về ứng dụng

Cáp loại K (nickel chromium nickel aluminium) (KX)
Các tính năng chính: sai số ± 2,2 ° C (1000 ° C), chống oxy hóa, hiệu quả chi phí cao
Kịch bản điển hình:
▶ lò công nghiệp / nồi hơi (800-1200 ° C): lò xo của nhà máy xi măng (kháng bụi và nhiệt độ cao)
▶ Kiểm tra động cơ ô tô: giám sát nhiệt độ thân xi lanh (phạm vi nhiệt độ rộng từ -40 ° C đến 1000 ° C)
▶ Trường hợp lỗi: Một nhà máy điện đã nhầm sử dụng cáp BX (cáp bù loại B), dẫn đến sự gia tăng sai 15 ° C nhiệt độ lò và giảm hiệu suất đốt

Mã màu:

Ứng dụng:

1. Sản xuất công nghiệp:
   • Công nghiệp luyện kim: Trong sản xuất thép, sắt và các quy trình luyện kim khác, cáp nhiệt đôi được sử dụng để giám sát nhiệt độ cao trong lò, chẳng hạn như lò cao, lò điện và máy chuyển đổi.Điều này giúp kiểm soát quá trình nóng chảy và đảm bảo chất lượng của các sản phẩm kim loại.
   • Công nghiệp hóa học: Phản ứng hóa học thường xảy ra trong điều kiện nhiệt độ cụ thể.và các thiết bị khác để đảm bảo tiến trình bình thường của các phản ứng hóa học và sự an toàn của quá trình sản xuất.
   • Sản xuất gốm và thủy tinh: Sản xuất gốm và thủy tinh đòi hỏi quá trình đun nóng và nóng chảy ở nhiệt độ cao.Cáp nhiệt đôi được sử dụng để giám sát nhiệt độ trong lò và lò để kiểm soát nhiệt độ nướng và đảm bảo chất lượng sản phẩm.
   • Sản xuất điện: Trong các nhà máy điện, các dây cáp nhiệt đôi được sử dụng để đo nhiệt độ của nồi hơi, tuabin hơi nước,và các thiết bị khác để theo dõi tình trạng hoạt động của thiết bị và đảm bảo hoạt động an toàn và hiệu quả của hệ thống sản xuất điện.
2. Ngành công nghiệp ô tô: Cáp nhiệt đới được sử dụng trong ngành công nghiệp ô tô để đo nhiệt độ khí thải động cơ, bộ chuyển đổi xúc tác và các thành phần khác.Điều này giúp theo dõi hiệu suất của động cơ và hệ thống kiểm soát khí thải, và cũng được sử dụng trong thử nghiệm và phát triển các động cơ ô tô mới.
3. Ngành công nghiệp hàng không vũ trụ: Trong lĩnh vực hàng không vũ trụ, cáp nhiệt cặp được sử dụng để đo nhiệt độ của động cơ máy bay, động cơ tên lửa và các thành phần nhiệt độ cao khác.Điều này rất quan trọng để đảm bảo an toàn và độ tin cậy của các phương tiện hàng không vũ trụ trong chuyến bay.
4. Ngành công nghiệp thực phẩm: Trong ngành công nghiệp chế biến thực phẩm, dây cáp nhiệt đôi được sử dụng để đo nhiệt độ của lò nướng, thiết bị khử trùng,và các thiết bị chế biến khác để đảm bảo an toàn và chất lượng chế biến thực phẩm.
5. Nghiên cứu trong phòng thí nghiệm và khoa học: Cáp nhiệt đôi được sử dụng rộng rãi trong các phòng thí nghiệm và các tổ chức nghiên cứu khoa học để đo nhiệt độ trong các thí nghiệm và dự án nghiên cứu khác nhau.thí nghiệm hóa học, và nghiên cứu sinh học, cáp nhiệt đới được sử dụng để đo nhiệt độ của các mẫu và hệ thống phản ứng.
6. Hệ thống HVAC: Trong hệ thống sưởi ấm, thông gió và điều hòa không khí, các dây cáp nhiệt đôi được sử dụng để đo nhiệt độ của không khí, nước,và các phương tiện truyền thông khác để kiểm soát hoạt động của hệ thống và đảm bảo sự thoải mái của môi trường trong nhà.

Các dây cáp cũng có sẵn trong các cấu hình khác nhau, bao gồm các đường nối nối đất, không nối đất và tiếp xúc, để phù hợp với các yêu cầu ứng dụng cụ thể.Các đường nối nối đất cung cấp thời gian phản ứng nhanh hơn nhưng dễ bị nhiễu điện hơn, trong khi các đường nối không nối đất cung cấp cách ly điện tốt hơn nhưng thời gian phản ứng chậm hơn.

Nhìn chung, cáp nhiệt cặp loại K là một thành phần quan trọng trong các hệ thống đo nhiệt độ, cung cấp độ bền, độ chính xác và tính linh hoạt trong một loạt các ứng dụng.

FAQ:

Hỏi: Tên thương hiệu của cáp nhiệt cặp này là gì?

A: Tên thương hiệu của cáp nhiệt cặp này là Tankii.

Q: Những số mô hình khác nhau có sẵn cho cáp nhiệt cặp này là gì?

A: Các số mô hình khác nhau có sẵn cho cáp nhiệt cặp này là KX / KC, JX, EX, TX, NX, SC

Hỏi: Cáp nhiệt cặp này được sản xuất ở đâu?

A: Cáp nhiệt đới này được sản xuất ở Trung Quốc.

Hỏi: Phạm vi nhiệt độ được hỗ trợ bởi cáp nhiệt cặp này là gì?

A: Phạm vi nhiệt độ được hỗ trợ bởi cáp nhiệt cặp này thay đổi tùy thuộc vào số mô hình. Xin tham khảo thông số kỹ thuật sản phẩm để biết thêm thông tin.

Hỏi: Cáp nhiệt cặp này có phù hợp để sử dụng trong môi trường công nghiệp khắc nghiệt không?

A: Vâng, cáp nhiệt đới này được thiết kế để bền và đáng tin cậy trong môi trường công nghiệp khắc nghiệt.
