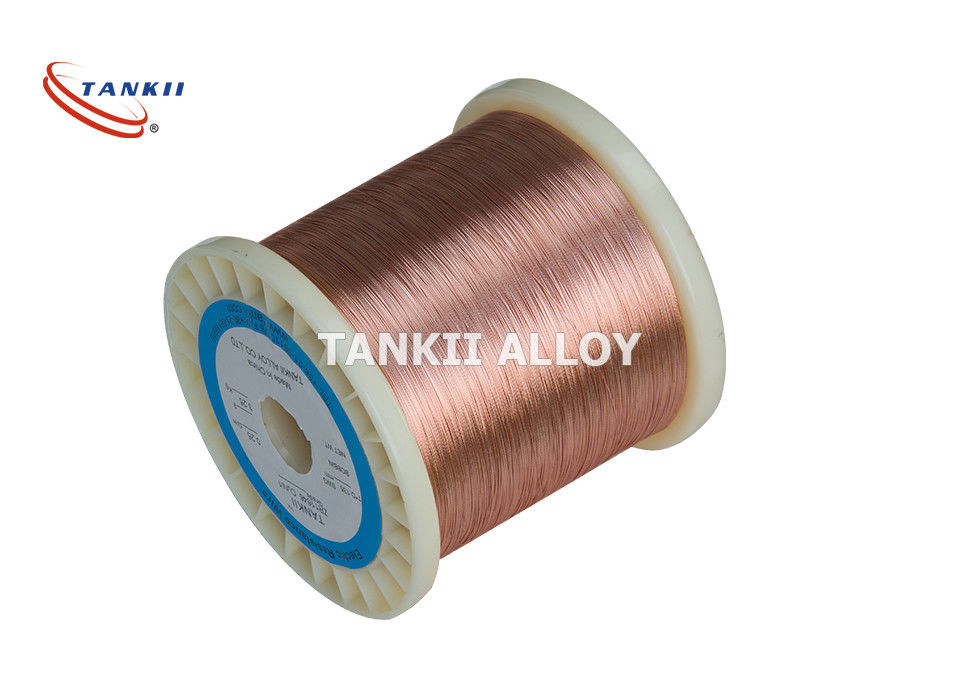

Hợp kim 180 Manganin CuNi Dây đồng tráng men cách điện

Thông tin chi tiết sản phẩm

Nguồn gốc: Thượng Hải, Trung Quốc

Hàng hiệu: TANKII

Chứng nhận: ISO9001: 2008

Số mô hình: 6J40

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 20kg

Giá bán: Negotiation

chi tiết đóng gói: Ống chỉ, thùng carton, vỏ plywod với màng nhựa theo yêu cầu của khách hàng

Thời gian giao hàng: 15-28 NGÀY

Điều khoản thanh toán: L / C, T / T, Western Union, Paypal

Khả năng cung cấp: 300 + TẤN + THÁNG

Nhận giá tốt nhất
Liên hệ ngay
Thông số kỹ thuật
Điểm nổi bật:

Dây đồng tráng men cách điện CuNi

,

Dây đồng tráng men Manganin

,

Dây đồng tráng men Cu Mn

Vật chất:
Constantan / Manganin
Hóa chất dây:
Cu Ni / Cu Mn
Kiểu:
Dây cách điện tròn
Vật liệu cách nhiệt:
Polyesterimide, Polyester
Ứng dụng:
Dụng cụ điện, Cuộn dây linh kiện điện, v.v.
Lớp học:
130.155.180.200.220
Vật chất:
Constantan / Manganin
Hóa chất dây:
Cu Ni / Cu Mn
Kiểu:
Dây cách điện tròn
Vật liệu cách nhiệt:
Polyesterimide, Polyester
Ứng dụng:
Dụng cụ điện, Cuộn dây linh kiện điện, v.v.
Lớp học:
130.155.180.200.220
Mô tả
Hợp kim 180 Manganin CuNi Dây đồng tráng men cách điện

Đồng tròn dựa trên hợp kim Nicr 180 độ Dây đồng tráng men cách điện



1.Material Mô tả chung



1)

Manganin là một hợp kim thường gồm 84% đồng, 12% mangan và 4% niken.

Dây và lá Manganin được sử dụng trong sản xuất điện trở, cụ thể là ampe kế shunt, vì hệ số nhiệt độ của nó gần như bằng không và độ ổn định lâu dài.Một số điện trở Manganin được dùng làm tiêu chuẩn hợp pháp cho ohm ở Hoa Kỳ từ năm 1901 đến năm 1990. Dây Manganin cũng được sử dụng làm dây dẫn điện trong các hệ thống đông lạnh, giảm thiểu sự truyền nhiệt giữa các điểm cần kết nối điện.

Manganin cũng được sử dụng trong đồng hồ đo để nghiên cứu sóng xung kích áp suất cao (chẳng hạn như sóng tạo ra từ quá trình kích nổ của thuốc nổ) vì nó có độ nhạy biến dạng thấp nhưng độ nhạy áp suất thủy tĩnh cao.



2)

Constantan là một hợp kim đồng-niken còn được biết là Eureka, Nâng caoChiếc phà. Nó thường bao gồm 55% đồng và 45% niken. Tính năng chính của nó là điện trở suất, không đổi trong một loạt các nhiệt độ.Các hợp kim khác có hệ số nhiệt độ thấp tương tự được biết đến, chẳng hạn như manganin (Cu86Mn12Ni2).



Đối với phép đo các chủng rất lớn, 5% (50 000 microstrian) trở lên, hằng số được ủ (hợp kim P) là vật liệu lưới thường được chọn.Constantan trong hình thức này rấtdễ uốn;và, ở khổ dài 0,125 inch (3,2 mm) và dài hơn, có thể bị căng đến> 20%.Tuy nhiên, cần lưu ý rằng dưới các biến dạng chu kỳ cao, hợp kim P sẽ biểu hiện một số thay đổi điện trở suất vĩnh viễn theo từng chu kỳ, và gây rasố khôngsự thay đổi trong máy đo biến dạng.Do đặc tính này, và xu hướng hỏng lưới sớm khi kéo căng lặp lại, hợp kim P thường không được khuyến khích cho các ứng dụng biến dạng chu kỳ.Hợp kim P có sẵn với số STC là 08 và 40 để sử dụng trên kim loại và nhựa, tương ứng.



2. Giới thiệu dây tráng men và ứng dụng



Mặc dù được mô tả là "tráng men", nhưng trên thực tế, dây tráng men không được phủ một lớp sơn men cũng như tráng men thủy tinh làm bằng bột thủy tinh nung chảy.Dây điện từ hiện đại thường sử dụng một đến bốn lớp (trong trường hợp dây loại bốn phim) cách điện bằng phim polyme, thường có hai thành phần khác nhau, để tạo ra một lớp cách điện liên tục và dai.Phim cách điện dây nam châm sử dụng (theo thứ tự tăng dần phạm vi nhiệt độ) polyvinyl formal (Formar), polyurethane, polyimide, polyamide, polyster, polyester-polyimide, polyamide-polyimide (hoặc amide-imide) và polyimide.Dây điện từ cách điện Polyimide có khả năng hoạt động ở nhiệt độ lên đến 250 ° C.Cách điện của dây điện từ hình vuông hoặc hình chữ nhật dày hơn thường được tăng cường bằng cách quấn nó bằng băng polyimide hoặc sợi thủy tinh nhiệt độ cao và các cuộn dây hoàn thiện thường được ngâm chân không với một lớp sơn bóng cách điện để cải thiện độ bền cách điện và độ tin cậy lâu dài của cuộn dây.

Cuộn dây tự lực được quấn bằng dây có ít nhất hai lớp, ngoài cùng là chất dẻo nhiệt để liên kết các vòng dây với nhau khi bị nung nóng.

Các loại vật liệu cách nhiệt khác như sợi thủy tinh phủ véc-ni, giấy aramid, giấy kraft, mica và màng polyester cũng được sử dụng rộng rãi trên thế giới cho các ứng dụng khác nhau như máy biến áp và lò phản ứng.Trong lĩnh vực âm thanh, có thể tìm thấy dây có kết cấu bằng bạc và nhiều chất cách điện khác, chẳng hạn như bông (đôi khi được thấm một số loại chất làm đông / chất làm đặc, chẳng hạn như sáp ong) và polytetrafluoroethylene (PTFE).Các vật liệu cách nhiệt cũ hơn bao gồm bông, giấy hoặc lụa, nhưng chúng chỉ hữu ích cho các ứng dụng nhiệt độ thấp (lên đến 105 ° C).

Để dễ sản xuất, một số dây điện từ cấp nhiệt độ thấp có lớp cách điện có thể bị loại bỏ bằng nhiệt của quá trình hàn.Điều này có nghĩa là có thể thực hiện các kết nối điện ở các đầu mà không cần phải tháo lớp cách điện trước.





3.Thành phần hóa học và đặc tính chính của hợp kim điện trở thấp Cu-Ni


Thuộc tính

CuNi1

CuNi2

CuNi6

CuNi8

CuMn3

CuNi10

Thành phần hóa học chính

Ni

1

2

6

số 8

_

10

Mn

_

_

_

_

3

_

Cu

Bal

Bal

Bal

Bal

Bal

Bal

Nhiệt độ phục vụ liên tục tối đa (oC)

200

200

200

250

200

250

Độ phân giải ở 20oC (Ωmm2 / m)

0,03

0,05

0,10

0,12

0,12

0,15

Mật độ (g / cm3)

8.9

8.9

8.9

8.9

8.8

8.9

Độ dẫn nhiệt (α × 10-6 / oC)

<100

<120

<60

<57

<38

<50

Độ bền kéo (Mpa)

≥210

≥220

≥250

≥270

≥290

≥290

EMF vs Cu (μV / oC) (0 ~ 100oC)

-số 8

-12

-12

-22

_

-25

Điểm nóng chảy gần đúng (oC)

1085

1090

1095

1097

1050

1100

Cấu trúc vi mô

austenite

austenite

austenite

austenite

austenite

austenite

Thuộc tính từ tính

không

không

không

không

không

không



Thuộc tính

CuNi14

CuNi19

CuNi23

CuNi30

CuNi34

CuNi44

Thành phần hóa học chính

Ni

14

19

23

30

34

44

Mn

0,3

0,5

0,5

1,0

1,0

1,0

Cu

Bal

Bal

Bal

Bal

Bal

Bal

Nhiệt độ phục vụ liên tục tối đa (oC)

300

300

300

350

350

400

Độ phân giải ở 20oC (Ωmm2 / m)

0,20

0,25

0,30

0,35

0,40

0,49

Mật độ (g / cm3)

8.9

8.9

8.9

8.9

8.9

8.9

Độ dẫn nhiệt (α × 10-6 / oC)

<30

<25

<16

<10

<0

<-6

Độ bền kéo (Mpa)

≥310

≥340

≥350

≥400

≥400

≥420

EMF vs Cu (μV / oC) (0 ~ 100oC)

-28

-32

-34

-37

-39

-43

Điểm nóng chảy gần đúng (oC)

1115

1135

1150

1170

1180

1280

Cấu trúc vi mô

austenite

austenite

austenite

austenite

austenite

austenite

Thuộc tính từ tính

không

không

không

không

không

không






Hợp kim 180 Manganin CuNi Dây đồng tráng men cách điện 0Hợp kim 180 Manganin CuNi Dây đồng tráng men cách điện 1
