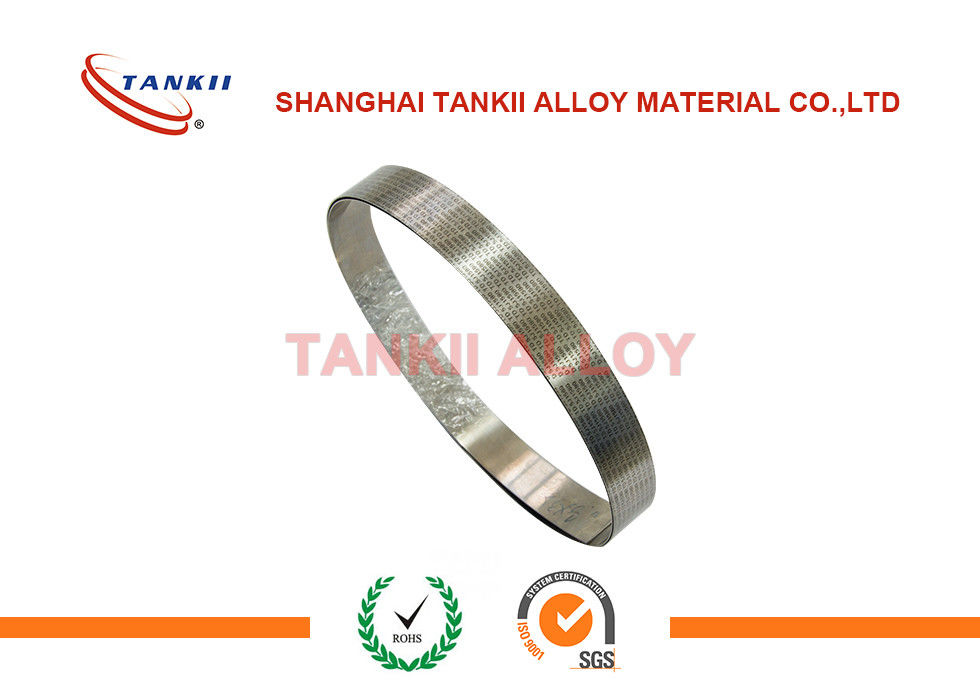

Băng kim loại Bi VAC2036 DIN1577A GB5J1580 rạch băng có in OEM
Định nghĩa và nguyên tắc hoạt động của lưỡng kim:
Lưỡng kim được liên kết bởi hai hoặc nhiều hệ số giãn nở kim loại hoặc hợp kim khác nhau, có hình dạng thay đổi ở nhiệt độ thay đổi.
1, Phía hoạt động của lưỡng kim yêu cầu các hệ số giãn nở lớn, điểm nóng chảy cao và mô đun đàn hồi tương tự với phía thụ động. Acd, có nhiều sự lựa chọn cho nguyên liệu thô của mặt hoạt động, như resisto, niken-ironmanganese, manganin, Niken nguyên chất, sắt nguyên chất, đồng thau, đồng, thép không gỉ, v.v ... Thường được sử dụng là Mn72Cu18Ni10, Ni22Cr3, Ni20Mn6, Ni20 , Ni19Cr2, Ni25Cr8, v.v.
2, Mặt thụ động của lưỡng kim thường là ferro-niken với hệ số giãn nở thấp. Năm 1896, Guillaume đã phát minh ra invar có hệ số giãn nở thấp, ở nhiệt độ phòng chỉ khoảng 1,2 × 10-6 / ℃. Nó xây dựng nền tảng cho sự phát triển lưỡng kim. Thường được sử dụng là Ni36Fe, Ni39Fe, Ni40Fe, Ni42Fe, Ni45Fe và Ni50Fe.
3, Để đạt được điện trở suất khác nhau giữa các lưỡng kim, chúng ta thường đặt kim loại có điện trở suất thấp hơn giữa phía chủ động và thụ động để ảnh hưởng đến điện trở suất, chẳng hạn như Niken tinh khiết, Đồng nguyên chất, Đồng zirconium, v.v.
Hướng dẫn sử dụng:
1. Các yếu tố sau đây cần được xem xét khi thiết kế một yếu tố lưỡng kim:
a. Mức hiện tại cho phần tử đứng
b. Nhiệt độ hoạt động;
c. Nhiệt độ tối đa cho phần tử đứng;
d. Các yêu cầu của sự dịch chuyển và sức mạnh;
e. Hạn chế không gian;
f. Điều kiện làm việc, v.v.
2. Các loại và thông số kỹ thuật lưỡng kim
a. Phân loại bằng cách sử dụng nhiệt độ: nhiệt độ thấp, nhiệt độ trung bình, nhiệt độ cao.
b. Loại, kích thước và hình dạng lưỡng kim phụ thuộc vào giá trị được tính theo không gian chuyển động, chuyển vị, mức hiện tại và lực giải phóng Loại nhạy cảm cao, Loại nhạy cảm trung bình, Loại nhạy cảm thấp.
c. Phù hợp với kết quả tính toán để thực hiện kiểm tra cài đặt.
1) Phạm vi nhiệt độ của ứng dụng lớn hơn một chút so với phạm vi nhiệt độ tuyến tính. Trong phạm vi này, lưỡng kim với biến dạng tự do sẽ không xuất hiện phần dư
biến dạng. Trong khi vượt quá phạm vi đó, hệ số giãn nở của vật liệu lưỡng kim sẽ có sự thay đổi lớn do đó độ nhạy của lưỡng kim sẽ bị giảm. Nhưng nó vẫn có thể
được sử dụng. Và nhiệt độ này thường thấp hơn điểm Curie, của vật liệu, vì cấu trúc và hiệu suất của vật liệu sẽ thay đổi khi đạt đến điểm Curie.
2) Theo không gian chuyển động, độ dịch chuyển, mức hiện tại, lực vấp, v.v., để tìm ra loại lưỡng kim, kích thước và hình dạng. Độ nhạy thấp Độ nhạy cao (Ampe lớn) Dải có độ nhạy trung bình Độ nhạy trung bình (Mediumampere) Đồng phân thấp có độ nhạy cao (Nhỏ-ampere).
Các tính năng chính: Phạm vi nhiệt độ tuyến tính cao hơn, hiệu suất nhiệt thấp, có thể được sử dụng ở nhiệt độ cao.
Dấu hiệu cửa hàng | 5J1580 |
Với thương hiệu | Tankii hoặc OEM |
Lớp tổng hợp hợp kim | Lớp mở rộng cao | Ni20Mn6 |
lớp trung lưu | / |
Lớp mở rộng thấp | Ni36 |
Thành phần hóa học
Lớp | Ni | Cr | Fe | Đồng | Cu | Zn | Mn | Sĩ | C | S | P |
≤ |
Ni36 | 35,0 ~ 37,0 | - | phụ cấp | - | - | - | .600,60 | .30.3 | 0,05 | 0,02 | 0,02 |
Ni20Mn6 | 19 ~ 21 | - | Bal. | - | - | - | - | 0,15 ~ 0,3 | 0,05 | 0,02 | 0,02 |
Chế biến: Cán nguội → đi dầu → ngâm → ủ nguội cán nguội → ngâm dầu → ủ lạnh cán nguội → phù hợp với các yêu cầu của việc sử dụng dải lưỡng kim nhiệt
