Nhóm Tankii
Với hơn 20 năm R & D và kinh nghiệm ứng dụng trong hợp kim kháng chính xác và vật liệu nhiệt cặp, chúng tôi tập trung vào việc cung cấp hợp kim đồng niken chất lượng cao cho các thành phần điện tử,cảm biến nhiệt độ, kỹ thuật hàng hải và thiết bị trao đổi nhiệt. Hợp tác chặt chẽ với hàng trăm nhà sản xuất và người dùng cuối trên toàn thế giới,chúng tôi tích hợp khoa học vật liệu với điều kiện hoạt động thực tế để cung cấp ổn định, giá trị lâu dài cho khách hàng của chúng tôi.
Là vật liệu cốt lõi cho các điện trở chính xác, nhiệt cặp và các thành phần chống ăn mòn, hiệu suất của hợp kim đồng-nickel (cáp cupro-nickel) trực tiếp quyết định:
Tính ổn định nhiệt độ của điện trở (tỷ lệ điện trở nhiệt độ thấp, TCR)
Độ chính xác và tính nhất quán của lực điện nhiệt (EMF)
Tuổi thọ sử dụng chống lại nước biển và ăn mòn do căng thẳng
Tỷ lệ năng suất trong quá trình chế biến và hàn
Độ tin cậy lâu dài của sản phẩm cuối cùng
Là một nhà sản xuất chuyên nghiệp và nhà cung cấp giải pháp cho hợp kim đồng-nickel trong hơn 20 năm, chúng tôi phục vụ các nhà sản xuất cảm biến, các công ty thiết bị, các nhà sản xuất thiết bị hàng hải,và các nhà sản xuất bộ trao đổi nhiệtHướng dẫn này không chỉ giải thích hợp kim đồng-nickel phù hợp nhất với ứng dụng của bạn, mà còn phân tích các điểm quyết định chính từ quan điểm mua hàng khối lượng và sự nhất quán chuỗi cung ứng.
Tại sao việc chọn hợp kim đồng-nickel phù hợp là rất quan trọng
Hợp kim đồng-nickel được sử dụng trong các lĩnh vực điện, điện tử, nhiệt và kỹ thuật hàng hải, và nhu cầu thay đổi đáng kể theo từng ứng dụng.Một vật liệu đồng-nickel đủ điều kiện phải đồng thời đáp ứng:
hệ số điện trở nhiệt độ ổn định (TCR): Đối với điện trở chính xác, TCR nên gần bằng không (ví dụ: Manganin).
Độ ổn định nhiệt điện cao: Đối với dây mở rộng nhiệt cặp, độ lệch EMF so với đồng phải trong vòng vài chục microvolts.
Chống ăn mòn tuyệt vời: Đối với đường ống nước biển, khả năng chống ăn mòn do hố và căng thẳng do Cl− là điều cần thiết.
Khả năng chế biến và hàn tốt: Dễ dàng cuộn thành kháng cự, dây hàn hoặc chế tạo thành ống.
Chọn sai hoặc kiểm soát chất lượng kém có thể dẫn đến sự trôi dạt trong các nguồn cung cấp điện chính xác, sai số đo nhiệt độ, lỗ và rò rỉ của ống nước biển, hoặc thậm chí là hoàn toàn thất bại hệ thống.

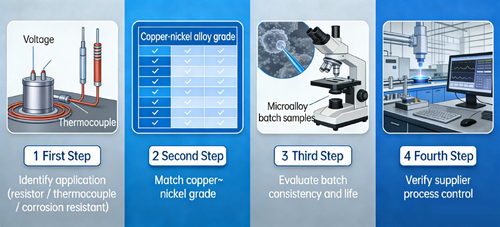

Một khuôn khổ lựa chọn hợp lý: Xác định ứng dụng (kháng / nhiệt cặp / chống ăn mòn) → Khớp loại đồng-nickel → Đánh giá sự nhất quán và tuổi thọ lô → Xác minh kiểm soát quy trình của nhà cung cấp
Hợp kim đồng-nickel đồng nào phù hợp nhất với bạn?
Đồng hợp kim kháng chính xác Constantan và Manganin
Constantan (CuNi40, CuNi44)
Hàm lượng niken ~ 40-44%, chất lượng điển hình: CuNi44
Đặc điểm: Chống cao (~ 0,49 Ω · mm 2 / m), TCR có thể được bù đắp gần bằng không trên một phạm vi nhiệt độ rộng, EMF cao và tuyến tính so với đồng.
Ứng dụng: Phòng chống sợi dây chính xác, đồng hồ đo căng, dây mở rộng nhiệt cặp (cặp với đồng hoặc sắt).
Các chỉ số chính: ổn định EMF, đồng nhất TCR, chống oxy hóa.

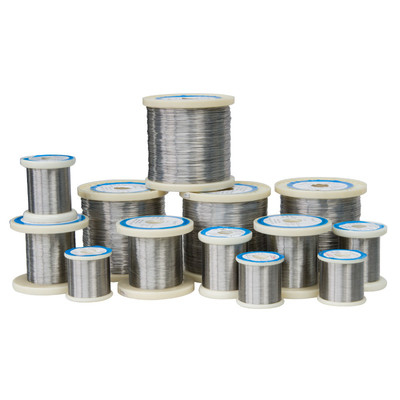

Manganin (CuMn12, CuMn3)
Khoảng 12% mangan, với một lượng nhỏ niken.
Đặc điểm: TCR cực kỳ thấp (± 10 ppm / K), EMF rất thấp so với đồng.
Ứng dụng: kháng cự tiêu chuẩn, chuyển mạch dòng, dụng cụ đo chính xác.
Lưu ý: Nhạy cảm với căng thẳng nhiệt; cần phải cẩn thận đặc biệt trong quá trình hàn.

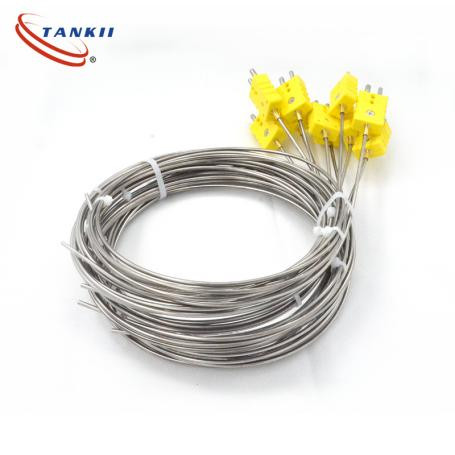

Thép-Nickel cấp nhiệt cặp Hợp kim mở rộng
Được sử dụng để mở rộng tín hiệu nhiệt cặp.
Đối với nhiệt cặp loại K: CuNi22 (KPX, KNX)
Đối với loại E/J: CuNi45
Yêu cầu cốt lõi: Hơn 0-100 °C hoặc 0-150 °C, EMF phải phù hợp với đặc điểm của nhiệt cặp tương ứng với lỗi ≤ ± 30 μV.
Đồng-Nickel chống ăn mòn Cupronickel (CuNi10, CuNi30)
CuNi10 (B10): 10% niken, 1% sắt. Chống ăn mòn tuyệt vời trong nước biển; được sử dụng trong máy ngưng tụ biển và trao đổi nhiệt.
CuNi30 (B30): 30% niken, 0,5-1% sắt. Được sử dụng cho đường ống nước biển tốc độ cao hơn và ống nền ngoài khơi.
Đặc điểm: Nickel cải thiện sự ổn định của phim thụ động; sắt ức chế nứt.
Các số liệu chính: Kích thước hạt, độ sâu của nickel cạn kiệt, khả năng ăn mòn của vùng bị ảnh hưởng bởi nhiệt sau khi hàn.
Đồng-Nickel có điện trở thấp Đường dây sưởi ấm và điện trở đặc biệt
Chất chứa niken 2-6%, kháng điện thấp hơn; được sử dụng cho giới hạn dòng điện, dây cáp sưởi hoặc cuộn đặc biệt.
Phân tích vật liệu cốt lõi: Thành phần và sự đồng nhất về cấu trúc là dây cứu sinh
Đối với hợp kim đồng-nickel, đặc biệt là điện trở chính xác và dây nhiệt cặp, sự đồng nhất của hàm lượng niken và kiểm soát các yếu tố vi lượng trực tiếp quyết định sự nhất quán hàng loạt.
Các điểm kiểm soát chính:
Độ khoan dung hàm lượng niken: Đối với CuNi44, một biến động 0,5% trong niken thay đổi điện trở khoảng 1% và có thể thay đổi EMF bằng ± 20 μV. Đối với việc mua hàng theo khối lượng, độ khoan dung hàm lượng niken phải là ≤ ± 0,3%.
Các yếu tố tạp chất: Sắt (Fe), mangan (Mn) và cobalt (Co) ảnh hưởng đáng kể đến EMF và TCR. Ví dụ, Fe trong CuNi44 vượt quá 0,1% có thể gây ra sự trôi dạt EMF. Sắt trong Manganin làm tăng TCR.
Hàm lượng oxy: Oxy cao dẫn đến sự bao gồm oxit bên trong, gây vỡ dây trong khi kéo hoặc kháng không ổn định.
Kích thước hạt: hạt mịn làm tăng độ bền, nhưng cấu trúc hạt đồng đều sau khi sơn là rất cần thiết để hiệu suất không đổi.
Từ góc độ sản xuất, nấu chảy chân không cộng với xử lý nhiệt được kiểm soát là nền tảng của sự nhất quán cao.Mỗi lô nên được phân tích bằng quang phổ và kiểm tra kháng và EMF.
Những hiểu biết thực tế từ kinh nghiệm sản xuất của chúng tôi
Trong 20 năm qua, chúng tôi đã cung cấp hợp kim đồng-nickel cho hàng ngàn người dùng trên toàn thế giới.
Trường hợp 1 ¢ Sự thay đổi hàng loạt trong dây kéo dài nhiệt cặp
Một nhà sản xuất thiết bị nổi tiếng đã mua một lô dây CuNi45 cho cáp mở rộng nhiệt cặp loại K. Phản hồi của khách hàng:cáp từ các lô khác nhau cho thấy độ lệch đầu ra lên đến 50 μV ở cùng một nguồn nhiệt độ, dẫn đến việc phá hủy toàn bộ lô. Nguyên nhân gốc là kiểm soát kém hàm lượng niken và không có màn hình EMF của nhà cung cấp.bạn phải yêu cầu báo cáo EMF được thử nghiệm cặp, không chỉ là giấy chứng nhận kết luận.
Trường hợp 2 ¢ Chấn thương hố của ống nước biển CuNi10
Một bộ trao đổi nhiệt biển sử dụng ống CuNi10 đã phát triển nhiều rò rỉ hố chỉ sau hai năm. Phân tích cho thấy hàm lượng sắt trong vật liệu quá thấp (< 0,3%),trong khi tiêu chuẩn yêu cầu 0.5-1.0%. Sắt rất cần thiết để hình thành một màng thụ động chống bẩn. Bài học: Đồng-nickel chống ăn mòn phải kiểm soát chặt chẽ sắt và mangan,và các thử nghiệm ăn mòn giữa các hạt nên được thực hiện.
Trường hợp 3 Trục xuất kháng cự sau khi cuộn các kháng cự chính xác
Một nhà sản xuất nguồn điện đã sử dụng dây Constantan để chống gió. Sau khi hàn, điện trở thay đổi hơn 0,5%.Bài học: Hợp kim đồng-nickel để cuộn nên được cung cấp trong điều kiện sưởi ấm giảm căng thẳng, và một thử nghiệm uốn cong nên được yêu cầu tại thời điểm mua sắm.
Những sự khác biệt này khó phát hiện trong quá trình kiểm tra nhanh chóng, nhưng chúng trực tiếp quyết định độ tin cậy của sản phẩm cuối cùng trong tay khách hàng.
Perspective hiệu suất: Vacuum melting so với bình thường melting cho các đặc điểm quan trọng
Đặc điểm
Vacuum / Melting khí quyển bảo vệ
Nấu chảy không khí thông thường
Hàm lượng khí (O2, N2)
Rất thấp (< 20 ppm)
Cao (> 100 ppm)
Các loại bao gồm không kim loại
Vài, tốt.
Nhiều, thô
Sự nhất quán của lô EMF
Tốt (≤ ± 15 μV)
Mất điện (lên đến ± 50 μV)
Kháng ăn mòn (cupronickel)
Đồng đều, không bắt đầu đục lỗ
Rủi ro cao hơn
Đối với ứng dụng nhiệt cặp và kháng cự chính xác, nấu chảy chân không là yêu cầu cơ bản.
Các cân nhắc mua khối lượng: Quan điểm của nhà sản xuất cảm biến và thiết bị
Sự nhất quán EMF trên các lôĐối với dây kéo dài nhiệt cặp và dây kháng chính xác, chỉ số quan trọng nhất là độ lệch của EMF so với giá trị tiêu chuẩn.
Cung cấp báo cáo EMF được thử nghiệm bằng cặp cho mỗi lô (ví dụ: giá trị mV so với đồng tinh khi 100 °C).
Đảm bảo rằng trong một lô, phạm vi EMF là ≤ 20 μV, và giữa các lô ≤ 30 μV.
Định dạng TCRĐối với kháng cự chính xác, TCR nên gần bằng không. yêu cầu nhà cung cấp cung cấp dữ liệu TCR lấy mẫu từ đầu, giữa,và cuối của mỗi cuộn để đảm bảo rằng các kháng vết thương vẫn ổn định dưới sự thay đổi nhiệt độ.
Độ khoan dung kích thước và chất lượng bề mặtĐộ khoan dung đường kính dây (ví dụ, ± 0,005 mm) ảnh hưởng đến sức đề kháng trên mỗi đơn vị chiều dài.có thể ảnh hưởng đến hàn hoặc lớp phủ cách nhiệt.
Khả năng theo dõi chất lượngMỗi lô hợp kim đồng-nickel nên đi kèm với một bản báo cáo thử nghiệm máy (MTR) gốc bao gồm: hàm lượng các yếu tố chính (Ni, Mn, Fe), điện trở, độ bền kéo, độ kéo dài và,khi có thể, giá trị EMF.
Tổng chi phí sở hữu (TCO)
Đối với các công ty cảm biến và thiết bị, chi phí vật liệu của hợp kim đồng-nickel chỉ là một phần nhỏ của giá sản phẩm cuối cùng, nhưng tổn thất do chất lượng kém có thể rất lớn.
TCO = Giá vật liệu + Phế liệu trong quá trình cuộn / hàn + Chi phí hiệu chuẩn + Bồi thường lỗi trường
Ví dụ, sử dụng dây Constantan cấp thấp có thể dẫn đến sức đề kháng vượt quá mức dung nạp sau khi cuộn, đòi hỏi phải làm lại.Hoặc một lô hoàn chỉnh của thermocouples có thể được hạ cấp do độ lệch EMF quá mứcNhững chi phí ẩn này thường vượt xa một vài nhân dân tệ được tiết kiệm cho mỗi kg.
Làm thế nào để thiết kế và sử dụng hợp kim đồng-nickel đúng cách
Xác định các yêu cầu hiệu suất
Ứng dụng điện trở: yêu cầu TCR? dung nạp điện trở?
Ứng dụng nhiệt cặp: Phạm vi nhiệt độ hoạt động?
Ứng dụng ăn mòn: Tốc độ nước biển? Nhiệt độ?
Chọn chất lượng và nhiệt độ phù hợp
Được nướng (mềm): Để cuộn hoặc quấn.
Một nửa cứng: Đối với các bộ phận cấu trúc cần một số sức mạnh.
Giảm căng thẳng: Đối với các kháng cự chính xác để ngăn ngừa thay đổi hình dạng sau khi hàn.
Các biện pháp phòng ngừa xử lý
Duy trì căng thẳng đồng đều trong quá trình cuộn để tránh căng tại chỗ thay đổi kháng cự.
Đuất: Đồng-nickel có thể được hàn hoặc hàn tại chỗ. Constantan và Manganin có thể tạo EMF sau khi hàn.
Nướng: Nếu các bộ phận làm việc cứng đòi hỏi phải nướng, hãy thực hiện nó trong bầu không khí bảo vệ để ngăn ngừa oxy hóa.
Kiểm soát chất lượng
Kiểm tra đến mỗi lô: kiểm tra mẫu kháng và EMF.
Đối với các ống/cột cupronickel, thực hiện các thử nghiệm ăn mòn giữa các hạt.
Đồng-Nickel so với các vật liệu kháng chính xác khác / vật liệu nhiệt cặp
Vật liệu
Ưu điểm
Những hạn chế
Các ứng dụng điển hình
Constantan (CuNi44)
TCR gần bằng không, EMF cao so với đồng, chi phí vừa phải
EMF vs đồng không hoàn toàn tuyến tính
Phòng chống, dây kéo dài
Manganin (CuMn12)
TCR cực thấp, EMF rất thấp so với đồng
Nhạy cảm với căng thẳng nhiệt, độ hàn kém một chút
Kháng thép tiêu chuẩn, shunt
Nickel tinh khiết
Độ bền nhiệt độ cao tốt
Chống thấp hơn, chi phí cao
Phòng chống nhiệt độ cao

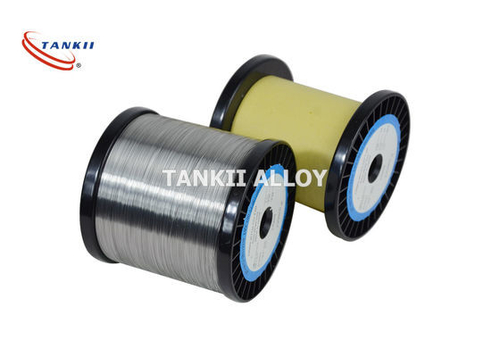

Nickel-Chromium
Chống oxy hóa ở nhiệt độ cao
TCR cao hơn
Các yếu tố sưởi ấm
Đối với hầu hết các ứng dụng đo chính xác và bù nhiệt độ, hợp kim đồng-nickel vẫn là sự lựa chọn hiệu quả nhất về chi phí.
Những gì người sử dụng công nghiệp và các chuyên gia mua sắm thực sự đánh giá cao
Dựa trên quan sát lâu dài, các nhà mua chuyên nghiệp trong cảm biến, thiết bị và thiết bị hàng hải thường ưu tiên:
Danh hiệu hợp kim rõ ràng và tuân thủ các tiêu chuẩn (ASTM B267, GB/T 5231, hoặc IEC 60584‐3)
Báo cáo EMF được thử nghiệm bằng cặp và dữ liệu TCR
Bằng chứng nhất quán hàng loạt (CpK ≥ 1,33)
MTR có thể truy xuất hoàn toàn
Hỗ trợ kỹ thuật (phân tích lỗi, tư vấn hàn)
Thời gian giao hàng đáng tin cậy (loại bỏ việc dừng dây chuyền sản xuất)
Sự nhất quán và khả năng dự đoán gần như luôn luôn có giá trị hơn giá thấp nhất có thể.
Tóm lại
Chọn hợp kim đồng đồng-nickel phù hợp ảnh hưởng trực tiếp đến:
Độ chính xác đo lường và sự ổn định của điện trở / cảm biến
Tính toàn vẹn đo nhiệt độ của mạch nhiệt cặp
Tuổi thọ và an toàn của đường ống dẫn nước biển
Lượng sản xuất và chi phí hiệu chuẩn
Niềm tin của khách hàng và danh tiếng thương hiệu
Đối với các công ty thiết bị chính xác và kỹ thuật hàng hải, mức độ tinh khiết và kiểm soát quy trình của hợp kim đồng-nickel là nền tảng của chất lượng sản phẩm.
Khi mua hàng theo khối lượng, đánh giá quy trình nóng chảy của nhà cung cấp, sự nhất quán hàng loạt,và khả năng truy xuất đầy đủ cung cấp một bức tranh rõ ràng hơn về giá trị thực sự hơn là chỉ tập trung vào giá mỗi kg.
Liên hệ với nhà máy: east@tankii.com Yêu cầu hỗ trợ
Cần lời khuyên chuyên gia về việc lựa chọn hợp kim đồng-nickel phù hợp cho kháng cự chính xác, nhiệt cặp hoặc ứng dụng ăn mòn nước biển của bạn?
Liên hệ với chúng tôi để yêu cầu bản sao của "Bảng tham số đặc điểm chính cho hợp kim đồng-nickel" và tư vấn kỹ thuật miễn phí.
Đọc thêm
