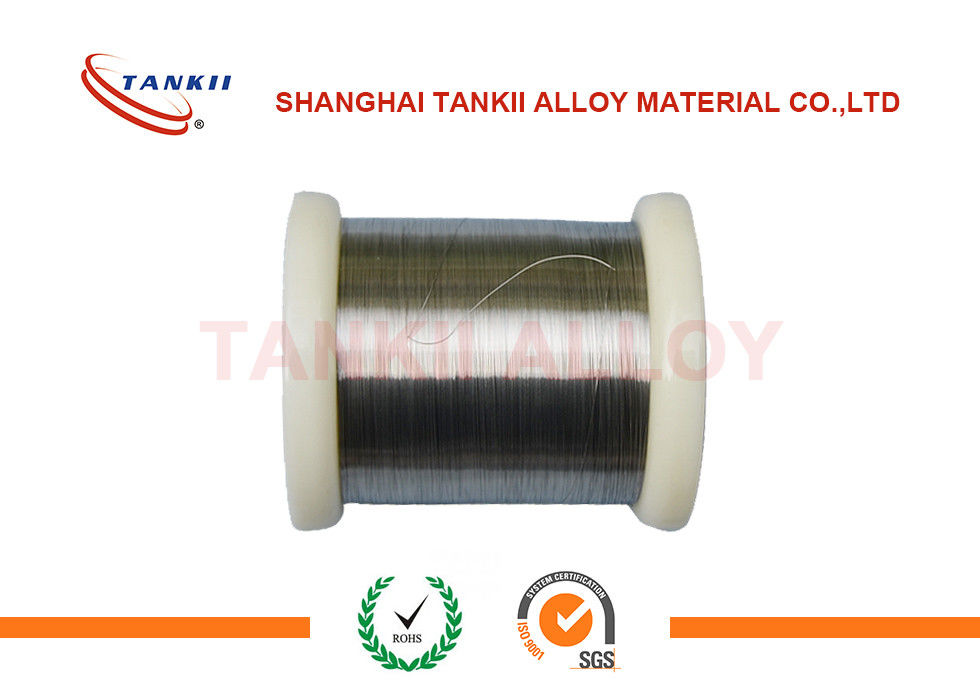

Khoảng cách hợp kim sắt Niken, permalloy 1j85 cellosilk 10 micron

Hợp kim niken sắt từ mềm có trong cơ sở niken sắt với số lượng khác nhau của Co, Cr, Cu, Mo, V, Ti, Al, Nb, Mn, Si và các nguyên tố khác của hợp kim, là loại linh hoạt nhất của hợp kim niken sắt, một loại Trong hầu hết các loại và thông số kỹ thuật, liều lượng sau tấm thép silic và sắt nguyên chất điện. Cùng với hợp kim từ mềm khác, hợp kim trong từ trường địa từ có độ thấm từ rất cao và lực cưỡng bức thấp, một số hợp kim cũng có vòng trễ hình chữ nhật, hoặc rất thấp cường độ cảm ứng từ còn lại và đặc tính thấm từ không đổi và có một mục đích đặc biệt.

Loại hợp kim này có đặc tính chống gỉ tốt và đặc tính gia công, hình dạng và kích thước có thể được chế tạo thành phần rất chính xác. Bởi vì điện trở suất của hợp kim cao hơn tấm thép và silicon nguyên chất, và dễ dàng gia công thành đai mỏng, do đó một vành đai mỏng vài micron, áp dụng cho một vài MHZ ở tần số cao.

Thành phần hóa học

Hệ thống xử lý nhiệt

Permalloy thường đề cập đến hợp kim niken sắt, hàm lượng niken trong khoảng 30-90%. Ứng dụng là hợp kim từ mềm rất rộng. Thông qua quy trình thích hợp, có thể kiểm soát hiệu quả năng lượng từ tính, như độ thấm ban đầu của hơn 105, hơn nữa hơn 106 tính thấm từ tối đa, thấp đến 2 coefficient hệ số hình chữ nhật của lực cưỡng bức, gần bằng 1 hoặc gần bằng 0, permalloy với cấu trúc tinh thể lập phương tâm diện có độ dẻo tốt, có thể được xử lý thành sử dụng siêu mỏng 1 mu m với tất cả các loại hình thức. Hợp kim thường được sử dụng có 1 j50, 1 j79, 1 j85, v.v.

Cường độ cảm ứng từ bão hòa 1 j85 thấp hơn một chút so với thép silic, nhưng độ thấm cao gấp hàng chục lần so với thép silic và tổn thất sắt thấp hơn thép silic 2 ~ 3 lần. Được làm bằng máy biến áp tần số cao (400 ~ 8000 hz), dòng không tải nhỏ, dưới 100 w để sản xuất máy biến áp cao tần nhỏ. 1 j79 có hiệu suất toàn diện tốt, thích hợp cho máy biến áp tần số cao, lõi công tắc bảo vệ rò rỉ điện áp thấp, lõi cuộn cảm chế độ chung và lõi biến áp hiện tại. Độ thấm ban đầu của 1 j85 có thể đạt tới hơn 105 nghìn, phù hợp với tín hiệu yếu của biến áp đầu vào và đầu ra tần số thấp hoặc tần số cao, cuộn cảm chế độ chung và biến áp dòng có độ chính xác cao, v.v.

Cấu trúc của từ tính
Permalloy là một từ trường yếu với tính thấm từ cao của hợp kim niken sắt, hàm lượng niken trong hơn 30% niken và sắt, khi nhiệt độ phòng của cấu trúc khối (gamma) tập trung một mặt, nhưng khoảng 30% Ni Cấu trúc -phase không ổn định lắm, do đó, hợp kim niken sắt từ mềm thực tế, hàm lượng niken trên 36%. Hợp kim niken sắt, gần 75% niken (phần nguyên tử) sẽ xảy ra trong phép biến đổi trật tự tầm xa hợp kim Ni3Fe, hằng số mạng và tính chất vật lý của hợp kim, như điện trở suất và từ tính có thể thay đổi. Vì vậy, muốn xem xét một hiệu ứng chuyển tiếp có trật tự về hiệu suất. Thường thêm một lượng nhỏ Mo trong hợp kim Ni3Fe hoặc các nguyên tố bổ sung như Cu, để ngăn chặn việc tạo ra trật tự tầm xa.

Các đặc điểm cơ bản của
Dưới từ trường yếu có tính thấm từ rất cao của hợp kim từ mềm niken sắt.
Để cải thiện điện trở suất, cải thiện hiệu suất quá trình, thường tham gia vào các nguyên tố hợp kim nhị phân Fe - Ni Mo, Cr, Cu, v.v. Ngoài hợp kim Fe - Ni, thuộc về hợp kim nhôm permalloy và sắt silic và gốc coban vô định hình hợp kim.
Hiệu suất từ ​​mềm của Permalloy, độ thấm ban đầu mu là 37,5 ~ 125 mh I / m, micron thấm từ lớn nhất lên tới 125 ~ 375 mh / m, lực cưỡng bức Hc 0,8 A / m, điện trở suất rho là 60 ~ 85 mu · cm.

Hợp kim bằng lò nung cảm ứng chân không, biến dạng nhựa nóng lạnh được làm từ dải cán nguội, dây rút nguội hoặc tấm cán nóng và thanh (rèn).

Được sử dụng để sản xuất biến áp âm thanh, biến áp, khuếch đại từ, bộ điều biến từ, cuộn cảm, đầu âm thanh, vv

Quy trình sản xuất
Quy trình sản xuất Permalloy rất phức tạp. Ví dụ, quá trình cán tấm, nhiệt độ ủ và thời gian, tốc độ làm mát sau khi ủ có ảnh hưởng lớn đến các vật liệu từ tính cuối cùng.
Thương hiệu permalloy của chúng tôi là 1 JXX. Trong số đó, J cho biết "hợp kim chính xác", "1" cho biết từ mềm, đứng sau Số cho số sê-ri, thường cho biết lượng niken trong hợp kim. Ví dụ 1 j50, 1 j851, v.v.Permalloy có từ tính cao Tính thấm, thường được sử dụng trong lõi máy biến áp tần số cao hoặc có yêu cầu nghiêm ngặt về độ nhạy của thiết bị, chẳng hạn như tần số cao (hàng chục KHz), máy biến áp chính xác, máy biến áp rò rỉ công tắc nguồn, che chắn từ và ách từ.
