Molybdenum Disilicide Bayonet Phần tử sưởi ấm điện

Mô tả sản xuất

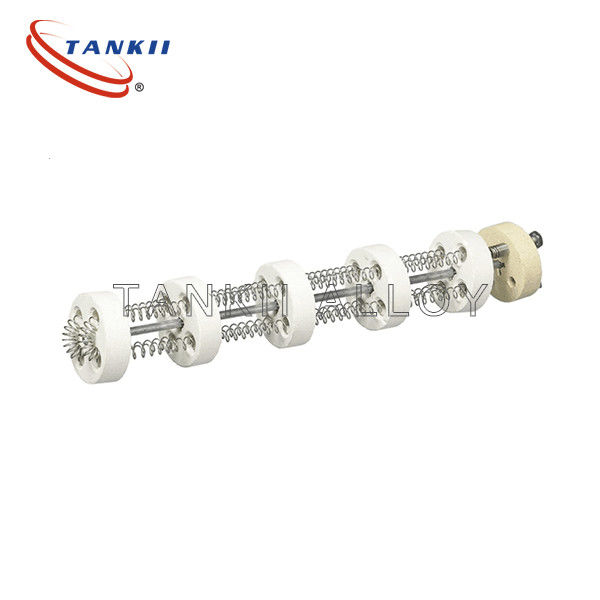

Phần tử gia nhiệt kiểu lưỡi lê bao gồm nhiều hơn hai mảnh sứ được xâu chuỗi tuần tự trên một thanh thép, trong đó sứ thứ nhất được cung cấp một thanh đấu dây, một dải điện trở được quấn giữa sứ thứ nhất và sứ thứ hai;một đầu của dải điện trở được nối với thanh đấu dây qua sứ thứ nhất, đầu kia của dải điện trở tuần tự đi qua các sứ khác;các đồ vật có hình tròn và mỗi đồ được cung cấp một lỗ vuông;và dải kháng được cuộn lại tạo thành một hình trụ.Các tác dụng có lợi của mô hình tiện ích là, các phần tử sưởi kiểu lưỡi lê được kết nối song song để đảm bảo rằng trong khi sử dụng, nếu phần tử sưởi kiểu lưỡi lê bị hỏng, người dùng có thể trực tiếp kéo phần tử bị hỏng ra mà không cần thổi ra ngoài. lò, và một phần tử mới được đưa trực tiếp vào thiết bị để sử dụng;và thiết kế tạo điều kiện thuận lợi cho hoạt động của người dùng, và giúp hoàn thành sản xuất một cách hiệu quả.

Tóm tắt sáng chế

Vấn đề cần giải quyết trong mô hình tiện ích cung cấp một loại phần tử gia nhiệt kiểu lưỡi lê, đã giải quyết được vấn đề tồn tại khi phần tử gia nhiệt chung được lắp đặt và thuận tiện để thay đổi đồng thời.

Để giải quyết các vấn đề của các công nghệ được mô tả ở trên, giải pháp kỹ thuật được áp dụng trong mô hình tiện ích là: bộ phận gia nhiệt kiểu lưỡi lê, bao gồm mảnh sứ nhiều hơn 2, và mảnh sứ được mô tả được đưa qua thanh sắt liên tiếp;Được tặng kèm thanh đấu dây trong miếng sứ đầu tiên;Được quấn bằng dây điện trở giữa mảnh sứ thứ nhất và mảnh sứ thứ hai;Băng điện trở một đầu nối thanh đấu dây bằng miếng sứ thứ nhất, đầu kia nối tiếp tất cả các miếng sứ khác.

Hơn nữa, mảnh sứ được mô tả là hình tròn và có lỗ.

Hơn nữa, lỗ được mô tả là lỗ vuông.

Hơn nữa, mảnh sứ được mô tả có 5.

Hơn nữa, dải điện trở được mô tả được quấn theo hình trụ

Lợi thế và hiệu quả tốt mà mô hình tối ưu có được là: do áp dụng sơ đồ kỹ thuật, dải điện trở và đường ống bức xạ bên ngoài mà sợi xe có được cách ly, tránh hiện tượng đoản mạch một cách hiệu quả. được lắp vào bên trong bởi thân lò sưởi bên ngoài, và cơ chế giữ bằng đĩa bên ngoài được gắn chặt vào thân lò sưởi bên ngoài với nó một lần nữa. Và hình thức song song tất cả được thông qua trong kết nối giữa mọi nhóm, cần phải thay đổi ngay cả như vậy. Có thể đảm bảo trong quá trình sử dụng có bộ phận làm nóng bị hư hỏng, người dùng cũng có thể trực tiếp tách bộ phận làm hỏng mà không thổi ra ngoài, bộ phận mới được lắp trực tiếp trở lại thiết bị và có thể sử dụng, thiết kế như vậy không chỉ thuận tiện cho người sử dụng, đồng thời đầu ra hiệu quả hơn của quá trình hoàn thiện cũng.

Mô tả bản vẽ

Hình 1 là biểu diễn cấu trúc của mô hình tiện ích hiện tại.

1. phần tử gia nhiệt kiểu lưỡi lê, nó được đặc trưng ở chỗ: bao gồm các mảnh sứ nhiều hơn 2, mảnh sứ được mô tả là qua thanh sắt (5) liên tiếp;Được tặng kèm thanh đấu dây (1) trong miếng sứ thứ nhất (2);Được quấn băng điện trở (3) giữa mảnh sứ thứ nhất (2) và mảnh sứ thứ hai;Băng điện trở (3) một đầu nối thanh đấu dây (1) bằng miếng sứ thứ nhất (2), đầu kia nối tiếp tất cả các miếng sứ khác.

2. Phần tử gia nhiệt kiểu lưỡi lê theo điểm 1 được đặc trưng ở chỗ: mảnh sứ được mô tả là hình tròn và có lỗ.

3. Phần tử gia nhiệt kiểu lưỡi lê theo điểm 2, nó được đặc trưng ở chỗ: lỗ được mô tả là lỗ vuông.

4. phần tử gia nhiệt kiểu lưỡi lê theo điểm 1, nó được đặc trưng ở chỗ: mảnh sứ được mô tả có 5.

5. Phần tử gia nhiệt kiểu lưỡi lê theo điểm 1, nó được đặc trưng ở chỗ: dải điện trở được mô tả (3) được quấn theo hình trụ.
