Thông tin chi tiết sản phẩm
Nguồn gốc: Thượng Hải, Trung Quốc
Hàng hiệu: TANKII
Chứng nhận: ISO9001:2015/ ROHS
Số mô hình: Ni80Cr20
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 30kg
Giá bán: To negotiate
chi tiết đóng gói: ống chỉ, cuộn, thùng carton hoặc gỗ dán với màng nhựa theo yêu cầu của khách hàng
Thời gian giao hàng: 7-12 NGÀY
Điều khoản thanh toán: L/c, T/T, Western Union, Paypal
Khả năng cung cấp: 2000 + TÔN + NĂM
Kích thước: |
theo yêu cầu |
Kiểu: |
Trần |
Loại dây dẫn: |
CHẤT RẮN |
Hình dạng dây: |
Vòng / mắc kẹt |
Số lượng dây: |
7,19,37,61 |
Sự chỉ rõ: |
Tiêu chuẩn |
Kích thước: |
theo yêu cầu |
Kiểu: |
Trần |
Loại dây dẫn: |
CHẤT RẮN |
Hình dạng dây: |
Vòng / mắc kẹt |
Số lượng dây: |
7,19,37,61 |
Sự chỉ rõ: |
Tiêu chuẩn |

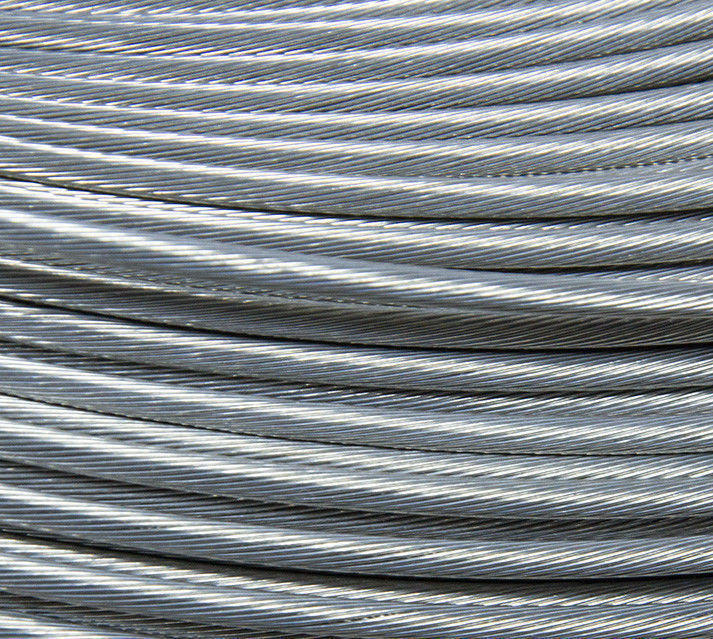

37 * 0.38 Dây quấn / Cáp mạ kẽm có bề mặt sáng thẳng
Mô tả chi tiết của dây bện:
Dây bện cực kỳ linh hoạt và được sử dụng trong một số ứng dụng công nghiệp, thương mại và tiêu dùng.Trong khi một số ứng dụng yêu cầu dây và cáp dẫn rắn, dây bện thường được ưu tiên hơn vì mức độ linh hoạt cao hơn.
Cáp và dây bện được sử dụng nhiều trong các ngành đòi hỏi nhiều nâng, đỡ và chịu lực như hàng không vũ trụ, ô tô, truyền thông, hóa chất, điện tử, quốc phòng, an ninh và y tế.Để phù hợp với nhu cầu của các ngành này và hơn thế nữa, dây bện ngày càng được chuyên dụng.Nếu không chắc chắn, nên tham khảo ý kiến của nhà cung cấp dây để chọn dây phù hợp và tránh những hỏng hóc cơ học gây tốn kém và nguy hiểm.
Các dây bện được xác định bằng cách liệt kê cả số lượng sợi và số lượng dây tương ứng trên mỗi sợi cũng như bề mặt và cao độ của sợi dây.Mã nhận dạng cũng có thể mở rộng đến các chi tiết cụ thể như loại cốt lõi, giới hạn khối lượng công việc, v.v., được liệt kê ở dạng viết tắt.
Các kết nối, ốc vít, phụ kiện và phần cứng khác gắn liền với dây bện cũng rất quan trọng vì chúng cung cấp các mức độ linh hoạt khác nhau của dây về khả năng ngăn ngừa sờn và kết nối.
Vì lý do hình học, số lượng sợi thấp nhất thường thấy là 7: một sợi ở giữa, với 6 sợi bao quanh tiếp xúc chặt chẽ.Cấp độ tiếp theo là 19, là một lớp khác gồm 12 sợi ở trên 7. Sau đó, số lượng thay đổi, nhưng 37 và 49 là phổ biến, sau đó trong phạm vi 70 đến 100 (con số không còn chính xác).Thậm chí những con số lớn hơn thường chỉ được tìm thấy trong các loại cáp rất lớn.
Đối với ứng dụng mà dây di chuyển, 19 là mức thấp nhất nên được sử dụng (7 chỉ nên được sử dụng trong các ứng dụng mà dây được đặt và sau đó không di chuyển) và 49 là tốt hơn nhiều.Đối với các ứng dụng có chuyển động lặp lại liên tục, chẳng hạn như robot lắp ráp và dây tai nghe, 70 đến 100 là bắt buộc.
Đối với các ứng dụng cần sự linh hoạt hơn, thậm chí nhiều sợi được sử dụng hơn (ví dụ thông thường là cáp hàn, nhưng cũng có thể là bất kỳ ứng dụng nào cần di chuyển dây trong khu vực chật hẹp).Một ví dụ là dây 2/0 được làm từ 5.292 sợi của dây khổ # 36.Các sợi được tổ chức bằng cách đầu tiên tạo ra một bó gồm 7 sợi.Sau đó 7 bó này được ghép lại với nhau thành siêu bó.Cuối cùng 108 siêu bó được sử dụng để làm sợi cáp cuối cùng.Mỗi nhóm dây được quấn theo hình xoắn để khi dây bị uốn, phần dây bị kéo căng chuyển động quanh vòng xoắn đến phần bị nén lại để dây có ứng suất nhỏ hơn.
Giống như dây thừng, dây bện có ba yếu tố cơ bản: sợi dây, sợi và lõi.
Thành phần đầu tiên là các thanh kim loại kéo nguội có đường kính tương đối nhỏ so với toàn bộ sợi dây.
Các sợi này được xoắn hoặc bện lại với nhau để tạo thành một sợi, hoặc nhóm các dây.Các sợi có thể bao gồm ít nhất là hai hoặc nhiều nhất là vài chục sợi tùy thuộc vào mục đích sử dụng của thành phẩm.
Phần lõi là phần tử mà các sợi được quấn theo hình xoắn ốc.Lõi có thể được làm bằng kim loại hoặc sợi và các sợi có thể được định vị xung quanh lõi theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ được gọi là lớp.
Các vật liệu được chọn cho dây, sợi và lõi là rất quan trọng và phải cung cấp độ bền, tính linh hoạt và khả năng chống mài mòn thích hợp cho mục đích sử dụng của chúng.Cáp thép không gỉ rất phổ biến, cũng như một số loại cáp thép khác, vì chúng cung cấp các đặc tính mong muốn cụ thể như độ bền và khả năng chống mài mòn.
Các vật liệu khác như đồng và nhôm có thể được chọn để dẫn điện tốt, trong khi hợp kim niken được chọn để chống điện.
Vật liệu cụ thể được sử dụng trong việc chế tạo dây bện được lựa chọn theo ứng dụng mà nó sẽ được sử dụng.
Các cân nhắc quan trọng khác bao gồm đường kính, độ khó làm phẳng, khả năng chịu nhiệt độ và tuổi thọ trung bình.
Dây bện bao gồm một số dây nhỏ bó lại hoặc quấn lại với nhau để tạo thành một dây dẫn lớn hơn.Dây bện dẻo hơn dây rắn có tổng diện tích mặt cắt ngang.Dây bện được sử dụng khi yêu cầu khả năng chống mỏi kim loại cao hơn.Các tình huống như vậy bao gồm kết nối giữa các bảng mạch trong thiết bị bảng mạch in nhiều mạch, trong đó độ cứng của dây rắn sẽ tạo ra quá nhiều ứng suất do chuyển động trong quá trình lắp ráp hoặc bảo dưỡng;Dây dòng AC cho các thiết bị;dây cáp nhạc cụ;cáp chuột máy tính;hàn cáp điện cực;cáp điều khiển kết nối các bộ phận máy chuyển động;cáp máy khai thác;kéo dây cáp máy;và nhiều người khác.
Ở tần số cao, dòng điện truyền gần bề mặt của dây dẫn vì hiệu ứng da, dẫn đến tăng công suất hao phí trong dây dẫn.Dây bện dường như có thể làm giảm hiệu ứng này, vì tổng diện tích bề mặt của các sợi lớn hơn diện tích bề mặt của dây rắn tương đương, nhưng dây bện thông thường không làm giảm hiệu ứng da vì tất cả các sợi đều ngắn mạch với nhau và hoạt động như một dây dẫn đơn.Dây bện sẽ có điện trở cao hơn dây rắn có cùng đường kính vì tiết diện của dây bện không phải toàn bộ là đồng;có khoảng trống không thể tránh khỏi giữa các sợi (đây là vấn đề đóng gói vòng tròn cho các vòng trong một vòng tròn).Một dây bện có cùng tiết diện của dây dẫn với dây đặc được cho là có cùng khổ tương đương và luôn có đường kính lớn hơn.
Tuy nhiên, đối với nhiều ứng dụng tần số cao, Hiệu ứng gầnnghiêm trọng hơn ảnh hưởng đến da, và trong một số trường hợp hạn chế, dây bện đơn giản có thể làm giảm hiệu ứng gần.Để có hiệu suất tốt hơn ở tần số cao, có thể sử dụng dây litz, có các sợi riêng biệt được cách điện và xoắn theo các kiểu đặc biệt, có thể được sử dụng.
Loại hợp kim | Đường kính | Điện trở suất | Sức kéo | Kéo dài (%) |
Uốn | Tối đa Tiếp diễn |
Đang làm việc Đời sống |
(mm) | (μΩm) (20 ° C) | Sức mạnh | Times | Dịch vụ | (giờ) | ||
(N / mm²) | Nhiệt độ (° C) |
||||||
Cr20Ni80 | <0,50 | 1,09 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0,50-3,0 | 1,13 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1,14 ± 0,05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
Cr30Ni70 | <0,50 | 1,18 ± 0,05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0,50 | 1,20 ± 0,05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0,50 | 1,12 ± 0,05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0,50 | 1,15 ± 0,05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0,50 | 1,04 ± 0,05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0,50 | 1,06 ± 0,05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | 0,03-12,0 | 1,25 ± 0,08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1,25 ± 0,08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1,42 ± 0,07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1,35 ± 0,06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1,42 ± 0,07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1,23 ± 0,06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1,45 ± 0,07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | 0,03-12,0 | 1,53 ± 0,07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
